Glossmetro multifunzione a sonda mobile IQ Flex 20

Esempi di adattori e riduttori per superfici convesse, concave e di ridotte dimensioni

• Adattatori intercambiabili ad attacco magnetico

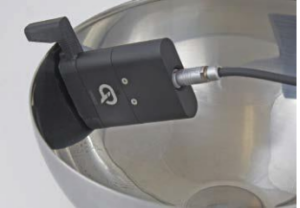

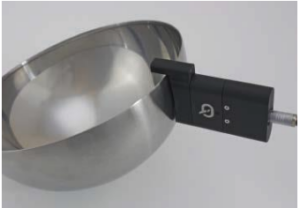

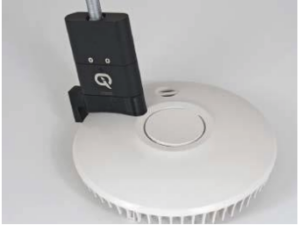

• Adattatori personalizzati per misure ripetitive

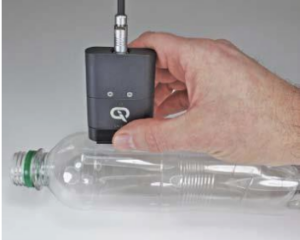

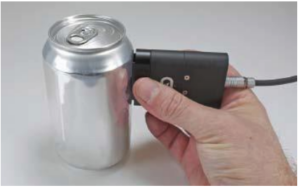

• Superfici curve

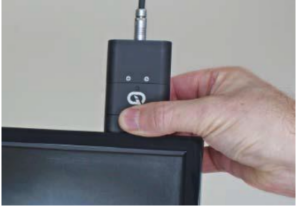

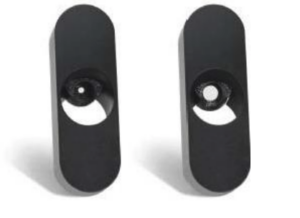

• Riduttori da 2 e 4 mm

IQ Flex 20 misura la qualità dell’immagine riflessa. E’ l’unico strumento portatile in grado di definire come la luce viene riflessa dalla superficie. I glossmetri sono comunemente usati per misurare la lucentezza superficiale, ma non sono sensibili ai principali difetti che riducono la qualità di immagine riflessa effettivamente percepita.

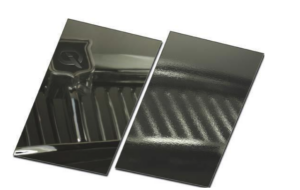

Esempio di due pannelli con identico valore di gloss ma con qualità di immagine percepita nettamente diversa perché influenzata dalla presenza di buccia d’arancia (orange peel). IQ Flex 20, con le misure RIQ/DOI, può quantificare la differenza.

La velatura (Haze), è un problema associato ai rivestimenti e ai materiali lucidi. Si presenta come una finitura lattescente che offusca l’immagine riflessa. Importante caratteristica misurata direttamente dall’ IQ Flex 20.

L’ IQ Flex 20 misura contemporaneamente: Gloss a 20°, Riflettanza Speculare, Haze in Riflettanza, RIQ (Qualità di Immagine Riflessa), DOI (Distinzione di Immagine), Curva Goniofotometrica.

Velatura (Haze) in Riflettanza – Effetto ottico causato dalla presenza di microstrutture o di residui su una superficie. Può essere causato da scarsa dispersione, incompatibilità tra materie prime, migrazione di additivi, qualità del veicolo, condizioni termiche, segni di lucidatura, leggere graffiature, invecchiamento, ossidazione, residui dovuti a scarsa pulizia.

Qualità dell’ Immagine Riflessa (RIQ) – Viene utilizzato per quantificare l’effetto della presenza di buccia d’arancia e ondulature. Questo nuovo parametro migliora la risoluzione dei risultati di misura rispetto alla Distinzione di Immagine (DOI) e simula meglio la percezione umana della struttura superficiale specialmente su finiture di alta qualità o del settore automotive. Questo tipo di difetto può essere causato da problemi applicativi, inappropriato flusso nella verniciatura a spruzzo, viscosità troppo alta/bassa, incompatibilità tra i diversi strati di rivestimento, tempi e temperature di cottura/essiccamento inadeguati, problemi di granulometria e distribuzione granulometrica.

Distinzione di Immagine (DOI) – Misura quanto chiaramente un’immagine viene riflessa da unasuperficie riflettente.

Lo strumento viene fornito di serie con standard di calibrazione a rintracciabilità BAM, software e relativo cavo USB per trasferimento dati a PC, custodia, batterie ricaricabili al Litio, caricabatterie. Compatibilità Bluetooth PC/MAC via porta seriale B/T. I dati vengono trasferiti su documenti Excel, Word, SPC etc.

Campi di applicazione: interni/esterni automotive, yacht, rivestimenti, vernici, metalli lucidati, plastica, PVC, legno, telefoni cellulari, tablet PC etc.

• Gloss (lucentezza) – Letture verificate vs. ISO 2813, ASTM D523.
• Haze (velatura) – ASTM E430, ISO 13803.
• RIQ – Reflected Image Quality – parametro Rhopoint
• DOI – Distinctness of Image (Nitidezza Di Immagine) – ASTM D5767.
• Profilo goniofotometrico: 14°- 26°

Gloss 20°

• Risoluzione: 0,1 GU (Gloss Unit)
• Ripetibilità: ±0,2 GU
• Riproducibilità: ±0,5% GU
• Campo misura: 0-2000 GU

Riflettanza speculare:

• Angolo di misura: 20° ± 0,09375°
• Campo misura: 0-2000 GU

Velatura (Haze)

• Angolo di misura: 17,2-19° e 21-22,8°
• Misura impostabile in HU (Haze Unit) o LogHU (Log Haze Unit)
• Risoluzione: 0,1 HU (Haze Unit)
• Ripetibilità: ±0,5 HU
• Riproducibilità: ± 1,5 HU

Qualità dell’ Immagine Riflessa (RIQ)

• Risoluzione: 0,1
• Ripetibilità: ±0,2
• Riproducibilità: ±0,5%
• Campo misura: 0-100

Distinzione di Immagine (DOI)

• Risoluzione: 0,1
• Ripetibilità: ±0,2
• Riproducibilità: ±0,5%
• Campo misura: 0-100

Peso: 550 g.
Dimensioni: 150x79x34 mm (AxLxP)
